Този безхалогенен двуслоен фотоволтаичен (PV) кабел от омрежен полиолефин е специално проектиран за системи за генериране на слънчева енергия.

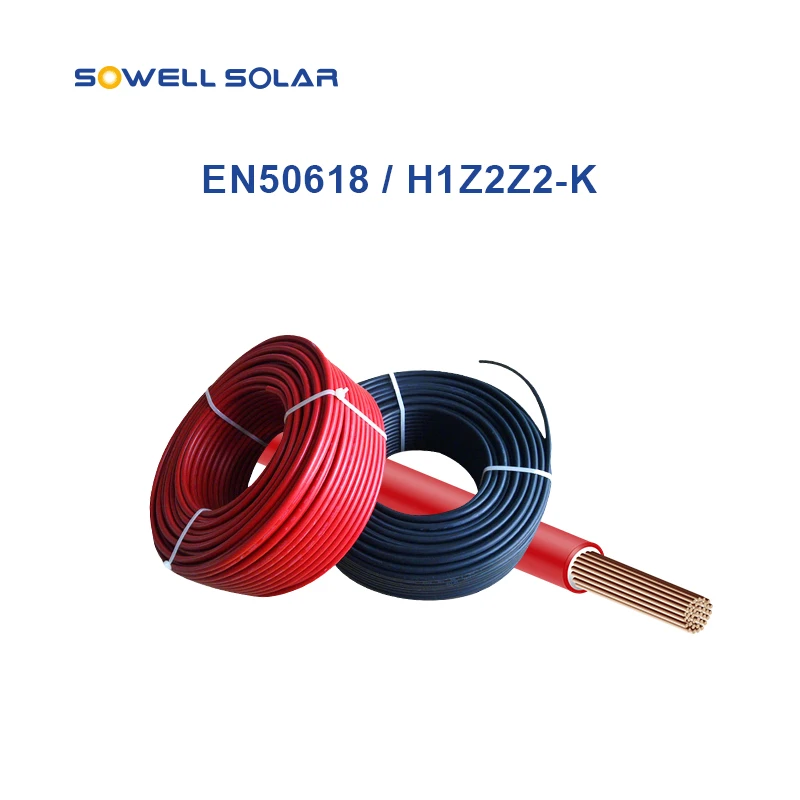

Фотоволтаичен кабел H1Z2Z2-K - EN 50618 е напълно съвместим с повечето фотоволтаични компоненти, номинални до 1500 V DC, включително фотоволтаични разклонителни кутии и фотоволтаични конектори, което го прави идеално решение за жилищни, търговски и слънчеви инсталации от комунален мащаб.
Проектиран за дългосрочна употреба на открито, кабелът осигурява отлични електрически характеристики, механична якост и устойчивост на околната среда, осигурявайки безопасно и надеждно предаване на енергия през целия експлоатационен живот на фотоволтаичната система.
PNTECH соларен PV кабел
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Не изключвайте под товар
4 mm² соларен PV кабел

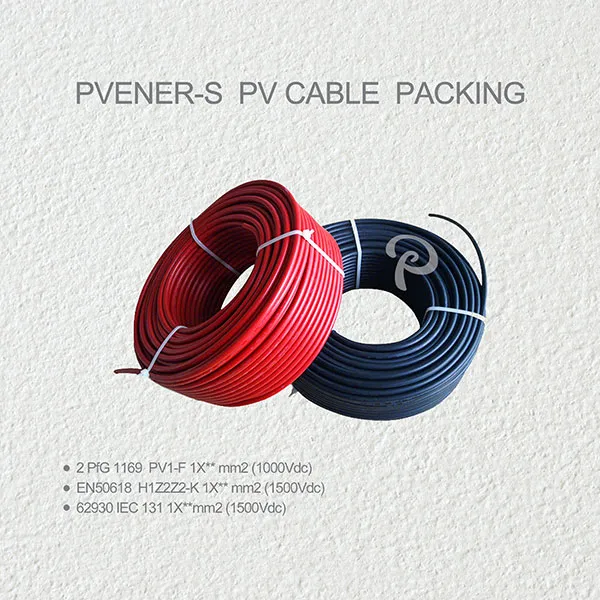

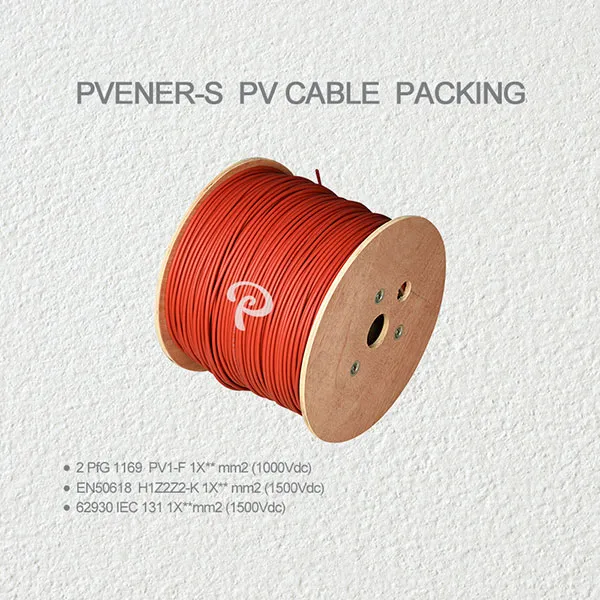

100 метра на ролка, 112 ролки на палет
500 метра на ролка, 18 ролки на палет
Зареждане на контейнер
Един 20-футов контейнер може да натовари 20 палета
Персонализиране
Други размери кабели, дължини на ролките и опции за опаковане са налични при поискване
1.Диригент
Калайдисан меден проводник, произведен в съответствие с IEC 60228, клас 5, осигуряващ отлична гъвкавост, проводимост и устойчивост на корозия.
2.Изолация
125°C нисък дим, без халоген, забавящ горенето полиолефин, осигуряващ висока термична стабилност, електрическа безопасност и защита на околната среда.
3.Външна обвивка
125°C ниско дим, безхалогенен, забавящ горенето полиолефин, предлагащ силна устойчивост на топлина, абразия и външни условия на околната среда.
4. Специален процес
Технология за кръстосано свързване с електронен лъч (E-beam cross-linking), повишаваща механичната якост, устойчивост на термично стареене и дългосрочна надеждност.
| Артикул № | Продукт Име |
Модел | Оценен Напрежение |
Проводник кръст сечение mm 2 |
Дизайн на кичури Брой x Ø mm |
Диригент съпротива Ω / km 20°C |
Външен Ø мм | Обвивка Цвят |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV кабел | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 мм | черен |
| PV-H1-15R | PV кабел | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 мм | червено |
| PV-H1-25B | PV кабел | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0,25 | 8.21 | 5,3±0,1 мм | черен |
| PV-H1-25R | PV кабел | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0,25 | 8.21 | 5,3±0,1 мм | червено |
| PV-H1-40B | PV кабел | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 мм | черен |
| PV-H1-40R | PV кабел | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 мм | червено |
| PV-H1-60B | PV кабел | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 мм | черен |
| PV-H1-60R | PV кабел | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0,285 | 3.39 | 6,1±0,1 мм | червено |
| PV-H1-100B | PV кабел | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 мм | черен |
| PV-H1-100R | PV кабел | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 мм | червено |
| PV-H1-160B | PV кабел | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 мм | черен |
| PV-H1-160R | PV кабел | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 мм | червено |
| PV-H1-250B | PV кабел | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 мм | черен |
| PV-H1-250R | PV кабел | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 мм | червено |
| PV-H1-350B | PV кабел | H1Z2Z3-K | 1500VDC | 1X35 | 273/0,4 | 0.565 | 12,6±0,1 мм | черен |
| PV-H1-350R | PV кабел | H1Z2Z4-K | 1500VDC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1 мм | червено |
| Дизайн на кабела | |
|---|---|
| Диригент | Калайдисани медни проводници, съгласно IEC 60228, клас 5 |
| Изолация | 125 ℃ Полиолефини с ниско съдържание на дим, без халогени, забавящи горенето |
| Външно яке | 125 ℃ Полиолефини с ниско съдържание на дим, без халогени, забавящи горенето |
| Специална технология | Напречно свързан с електронен лъч |
| Електрически характеристики | |
| Номинално напрежение U0/U | AC 1000V, DC 1500V |
| Температурен диапазон | -40℃ до +90℃ |
| Макс. температура на проводника | 120 ℃ |
| Мин. радиус на огъване | 5 x диаметър на кабела |
| Индустриални стандарти | EN 50618:2014 |
| Якост на опън и удължение | съгласно EN 60811-1-1 |
| Студено огъване | съгласно EN 60811-1-4 |
| Свойства на термична издръжливост | съгласно EN60216-2 |
| Без халоген | съгласно 50525-1 Приложение B |
| Устойчивост на озон | съгласно EN 50396 |
| UV устойчивост | според HD 605/A1 |
| Характеристики на пламъка | съгласно IEC 60332-1-2 |
| Размерите и спецификациите могат да бъдат променяни без предизвестие. | |
Имаме 10 години опит в производството на PV кабели и PV конектори. Ние можем да произвеждаме 200 000 метра PV кабели и 50 000 комплекта PV конектори на ден. Нашият стандартизиран палет е по-подходящ за глобални продажби. Нашата фабрика разполага не само с 6 високоскоростни линии за производство на кабели, но също така разполага с оборудване за омрежване с електронно облъчване, което е ключовото оборудване за контрол на качеството на кабела. Нашата модерна технология гарантира производството на висококачествени кабели.
